Развертка машинная с цилиндрическим хвостовиком
Развертка машинная цельная с цилиндрическим хвостовиком (ц/х) изготовливается из быстрорежущей стали по ГОСТу 1672-80.
Назначением цилиндрического хвостовика является закрепление самой развертки на станке, поэтому данный вид разверток используют для машинного развертывания на координатно-расточных, револьверных, сверлильных, токарных и других видах станков.
Развертки машинные ц/х производятся диаметром от 1,4 до 20мм, с полями допусков G6, Н6, Js6, К6, G7, Н7, Js7, К7, М7, N7, Р7, Е8, U8, F8, Н8, D9, Е9, F9, Н9, Н10, Н11 и припуском под доводку — N 1, 2, 3, 4, 5, 6.

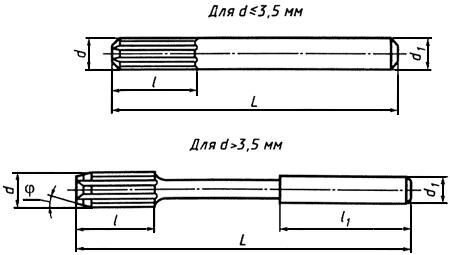

| Обозначение разверток с углом | d, мм | d1, мм | L, мм | l, мм | l1, мм | Число зубьев z | |
| 5° | 15° | ||||||
| 2368-0111 | 2368-0112 | 1,4 | 1,4 | 40 | 8 | - | 4 |
| 2368-0113 | 2368-0114 | 1,5 | 1,5 | 40 | 8 | - | 4 |
| 2368-0115 | 2368-0116 | 1,6 | 1,6 | 43 | 9 | - | 4 |
| 2368-0117 | 2368-0118 | 1,8 | 1,8 | 46 | 10 | - | 4 |
| 2363-3381 | 2363-3382 | 2 | 2 | 49 | 11 | - | 6 |
| 2363-3383 | 2363-3384 | 2,2 | 2,2 | 53 | 12 | - | 6 |
| 2363-3385 | 2363-3386 | 2,5 | 2,5 | 57 | 14 | - | 6 |
| 2363-3387 | 2363-3388 | 2,8 | 2,8 | 61 | 15 | - | 6 |
| 2363-0044 | 2363-0043 | 3 | 3 | 61 | 15 | - | 6 |
| 2363-0032 | 2363-0031 | 3,2 | 3,2 | 65 | 16 | - | 6 |
| 2363-0048 | 2363-0047 | 3,5 | 3,5 | 70 | 18 | - | 6 |
| 2363-0052 | 2363-0051 | 4 | 4 | 75 | 19 | 32 | 6 |
| 2363-0056 | 2363-0055 | 4,5 | 4,5 | 80 | 21 | 33 | 6 |
| 2363-0060 | 2363-0059 | 5 | 5 | 86 | 23 | 34 | 6 |
| 2363-0082 | 2363-0081 | 5,5 | 5,6 | 93 | 26 | 36 | 6 |
| 2363-0064 | 2363-0063 | 6 | 5,6 | 93 | 26 | 36 | 6 |
| 2363-0068 | 2363-0067 | 7 | 7,1 | 109 | 31 | 40 | 6 |
| 2363-0072 | 2363-0071 | 8 | 8 | 117 | 33 | 42 | 6 |
| 2363-0094 | 2363-0093 | 9 | 9 | 125 | 36 | 44 | 6 |
| 2363-3389 | 2363-3391 | 10 | 10 | 133 | 38 | 46 | 6 |
| 2363-3392 | 2363-3393 | 11 | 10 | 142 | 41 | 46 | 8 |
| 2363-3394 | 2363-3395 | 12 | 10 | 151 | 44 | 46 | 8 |
| 2363-3396 | 2363-3397 | 13 | 10 | 151 | 44 | 46 | 8 |
| 2363-3398 | 2363-3399 | 14 | 12,5 | 160 | 47 | 50 | 8 |
| 2363-3401 | 2363-3402 | 15 | 12,5 | 162 | 50 | 50 | 8 |
| 2363-3403 | 2363-3404 | 16 | 12,5 | 170 | 52 | 50 | 8 |
| 2368-0119 | 2368-0121 | 17 | 14 | 175 | 54 | 52 | 8 |
| 2368-0122 | 2368-0123 | 18 | 14 | 182 | 56 | 52 | 8 |
| 2368-0124 | 2368-0125 | 19 | 15 | 189 | 58 | 58 | 8 |
| 2368-0126 | 2368-0127 | 20 | 15 | 195 | 60 | 58 | 8 |
Изображение на фото может отличаться от оригинала
Характеристики
Код товара
1672
Производитель
Завод
Страна производства
Россия
Тип
цилиндрические
Метод зажима
машинные с цилиндрическим хвостовиком
Форма стружечных канавок
прямая
Конструкция
цельная
